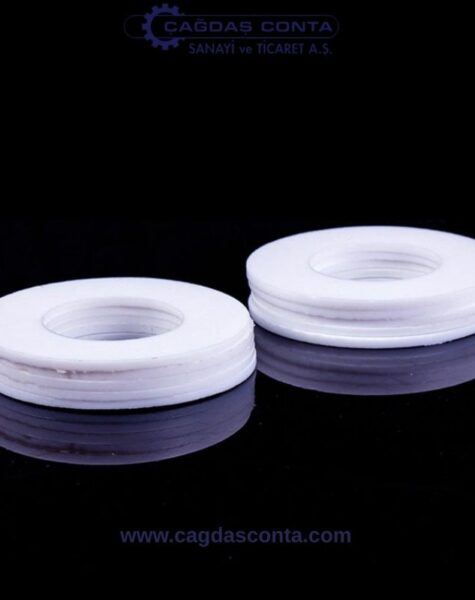

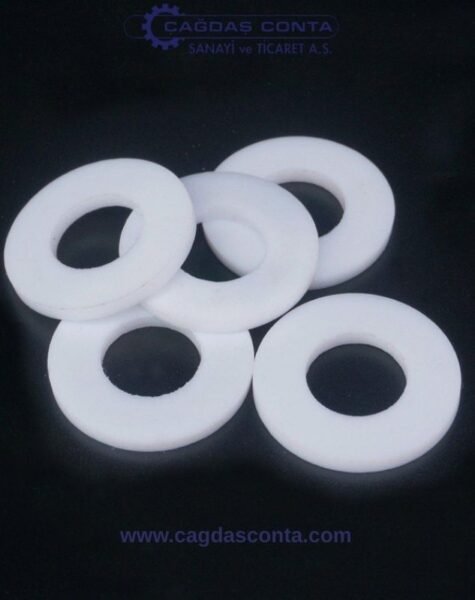

Teflon (PTFE) Contalar
Teflon (PTFE) contalar, yüksek sıcaklık, kimyasal dayanım ve düşük sürtünme gerektiren proseslerde kullanılan özel sızdırmazlık elemanlarıdır. PTFE malzemenin kimyasal inert yapısı sayesinde asit, baz, solvent, gaz ve agresif kimyasallar ile çalışan hatlarda güvenle tercih edilir.
Çağdaş Conta olarak; standart tesisat ölçülerinde başta olmak üzere geniş çap aralığında Teflon conta üretmekteyiz. Ayrıca PTFE contalarımız 2 mm ve 3 mm kalınlık seçenekleriyle standart olarak sunulmaktadır (talebe göre farklı kalınlıklar da üretilebilir).
Tüm bunlara ek olarak; flanş contaları ve özel kesim PTFE conta çözümleri de projeye özel olarak üretilmektedir.
Kullanım Alanları
- Kimyasal proses hatları
- Asit ve baz taşıyan boru hatları
- Solvent, yakıt ve agresif kimyasal içeren sistemler
- Gıda, ilaç ve kozmetik üretim tesisleri
- Paslanmaz çelik ve PTFE kaplı flanş bağlantıları
- Gaz, buhar ve yüksek sıcaklık uygulamaları
- PTFE kaplı ekipmanlarda sızdırmazlık çözümleri
Teflon Conta Avantajları
- Neredeyse tüm kimyasal maddelere karşı üstün dayanım
- Düşük sürtünme katsayısı ve yapışmaz yüzey
- Yüksek sıcaklık toleransı
- PTFE’nin gaz geçirgenliği düşük ve stabil yapıdadır
- Gıda ve farmasötik uygulamalara uygunluk (PTFE türüne bağlı)
- Standart ve özel ölçü üretim imkânı
Standart Tesisat Ölçüleri
Teflon contalar, standart tesisat bağlantı ölçülerine uygun şekilde üretilebilmektedir:
| Çap | İnç Karşılığı | Kalınlık |
|---|---|---|
| 10 mm | 1/8″ | 2 mm – 3 mm |
| 13 mm | 1/4″ | 2 mm – 3 mm |
| 17 mm | 3/8″ | 2 mm – 3 mm |
| 15 mm | 1/2″ | 2 mm – 3 mm |
| 20 mm | 3/4″ | 2 mm – 3 mm |
| 25 mm | 1″ | 2 mm – 3 mm |
| 32 mm | 1 1/4″ | 2 mm – 3 mm |
| 40 mm | 1 1/2″ | 2 mm – 3 mm |
| 50 mm | 2″ | 2 mm – 3 mm |
| 65 mm | 2 1/2″ | 2 mm – 3 mm |
| 80 mm | 3″ | 2 mm – 3 mm |
| 100 mm | 4″ | 2 mm – 3 mm |
| 125 mm | 5″ | 2 mm – 3 mm |
| 150 mm | 6″ | 2 mm – 3 mm |
PN16 – PN25 Flanşlar için Teflon Contalar
PTFE contalar, DIN normlarında PN16 ve PN25 basınç sınıflarına uygun flanş bağlantılarında kullanılabilir.
| DN | İç Çap (mm) | Dış Çap (mm) | PN16 | PN25 |
|---|---|---|---|---|
| 15 | 15 | 65 | Uygun | Uygun |
| 20 | 20 | 75 | Uygun | Uygun |
| 25 | 25 | 85 | Uygun | Uygun |
| 32 | 32 | 100 | Uygun | Uygun |
| 40 | 40 | 110 | Uygun | Uygun |
| 50 | 50 | 125 | Uygun | Uygun |
| 65 | 65 | 145 | Uygun | Uygun |
| 80 | 80 | 160 | Uygun | Uygun |
| 100 | 100 | 180 | Uygun | Uygun |
| 125 | 125 | 210 | Uygun | Uygun |
| 150 | 150 | 240 | Uygun | Uygun |
Not: Yüksek sıcaklık ve kimyasal yoğunluğunun olduğu yerlerde PTFE contalar, klasik elastomer contalara göre çok daha uzun ömür sunar.
Teflon (PTFE) Conta Malzeme Türleri
Uygulama şartlarına göre farklı PTFE varyasyonları kullanılabilmektedir:
- Virgin PTFE (Saf Teflon): En saf form, mükemmel kimyasal dayanım, gıda ve ilaç sektörüne uygunluk.
- Cam Elyaf Takviyeli PTFE: Mekanik dayanımı arttırılmış, deformasyona karşı dirençli yapı.
- Karbon Takviyeli PTFE: Yüksek sıcaklık ve basınç altında daha stabil davranış.
- Grafit Takviyeli PTFE: Düşük sürtünme ve yüksek sıcaklık dayanımı gerektiren özel uygulamalar.
- Genişletilmiş PTFE (ePTFE): Esnek, düşük torkla sıkılabilen ve düzensiz yüzeyleri telafi eden yapı.
PTFE Conta Malzeme Karşılaştırma Tablosu
| Malzeme | Maks. Sıcaklık | Özellik | Tipik Kullanım |
|---|---|---|---|
| Virgin PTFE | +260°C | En yüksek kimyasal dayanım, düşük sürtünme | Kimya, gıda, ilaç hatları |
| Cam Elyaflı PTFE | +250°C | İyileştirilmiş mekanik dayanım, daha az soğuk akma | Yüksek basınçlı flanş bağlantıları |
| Karbon Takviyeli PTFE | +250°C | Daha yüksek termal iletkenlik, daha sert yapı | Yüksek sıcaklık ve basınç kombinasyonları |
| Genişletilmiş PTFE (ePTFE) | +260°C | Yumuşak ve esnek, düzensiz yüzeylerde üstün performans | Düşük torklu bağlantılar, hassas flanş yüzeyleri |
Flanşlarda Teflon Conta Nasıl Çalışır?
Teflon conta, iki flanş yüzeyi arasına yerleştirilerek cıvata sıkma kuvveti altında sıkıştırılır ve kimyasal olarak inert bir sızdırmazlık bariyeri oluşturur.
- 1. Flanş Yüzeyleri: Metal bağlantı yüzeylerini oluşturur.
- 2. PTFE Conta: Sıvı ve gaz akışkanların kaçmasını engeller, kimyasal etkileşime girmez.
- 3. Cıvata & Tork: Contanın yüzeye düzgün oturmasını sağlar; doğru tork değerleri sızdırmazlık için kritiktir.
Özellikle kimyasal tesislerde, doğru kalınlıkta ve doğru PTFE türünde conta seçimi, tesis güvenliği açısından büyük önem taşır.
Teflon Conta Genişletilmiş Kullanım Alanları
- Asit-baz tankları ve depolama tesisleri
- Kimyasal dozajlama sistemleri
- Paslanmaz proses hatları
- Reaktör ve karıştırıcı bağlantıları
- Gıda üretim hatlarında temizlik kimyasallarına maruz kalan bölgeler
- Farmasötik üretim ve CIP/SIP hatları
- Yüksek saflık gerektiren gaz ve sıvı hatları
Neden Teflon (PTFE) Conta?
Teflon contalar, klasik elastomer ve Klingrit contaların yetersiz kaldığı agresif kimyasal ve yüksek sıcaklık ortamlarında güvenle kullanılabilen en güçlü seçeneklerden biridir. Kimyasal inertlik, geniş sıcaklık aralığı ve düşük sürtünme özellikleri sayesinde kritik proseslerde uzun ömürlü sızdırmazlık sunar.
Çağdaş Conta, proje şartnamelerine ve proses gerekliliklerine uygun olarak; saf PTFE, takviyeli PTFE ve genişletilmiş PTFE contaları hassas ölçülerde üretmektedir. Flanş, kapak, kaplin ve özel geometri gerektiren tüm sızdırmazlık noktalarında Teflon conta çözümlerimizle hizmet vermekteyiz.
